產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文

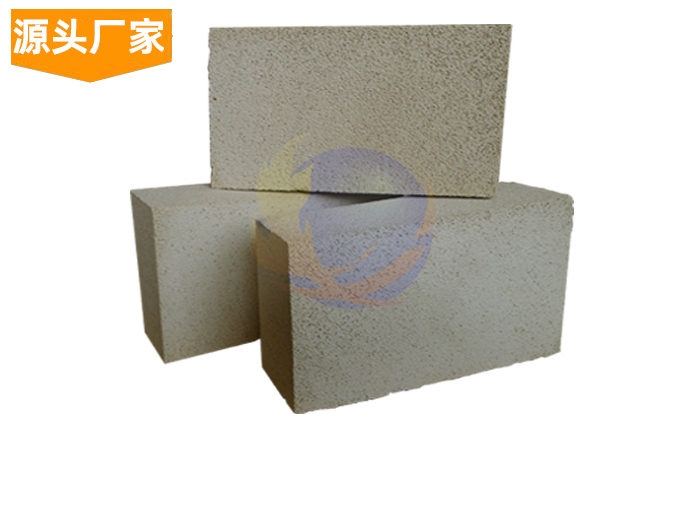

當前位置：首頁 > 產(chǎn)品展示 > 高鋁質(zhì)保溫磚 > 正文氧化鋁質(zhì)隔熱耐火磚有高鋁保溫磚，莫來石保溫磚，氧化鋁空心球磚，一般氧化鋁含量在50%～60%之間。礦物組成除莫來石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 氧化鋁質(zhì)隔熱耐火磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。
1.低導(dǎo)熱率，具有很好的隔熱保溫效果；
2.低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯； 3.雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良 好的性能；
4.熱態(tài)耐壓強度高；
5.外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩(wěn)定性，從而延長襯里的壽命；
6.可加工成特殊形狀,以減少砌磚塊數(shù)和砌縫。
耐火度較高，可達1790℃以上。荷重軟化開始溫度高。常溫耐壓強度高。抗熱震性良好。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
理化指標：
項目 | 高鋁保溫磚指標 | |||||
LG-1.2 | LG-1.0 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | |
Al2O3 % | ≥48 | |||||
Fe2O3 % | ≤2 | |||||
體積密度 g/cm3 | ≤1.2 | ≤1.0 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 |
常溫耐壓強度MPa | ≥4.5 | ≥3.5 | ≥2.5 | ≥2.2 | ≥1.6 | ≥1.2 |
加熱永久線變化% | 1400℃×12h ≤-2 | 1350℃×12h ≤-2 | 1250℃×12h ≤-2 | |||
導(dǎo)熱系數(shù) W/(m·K) 350±25℃ | ≤0.55 | ≤0.50 | ≤0.35 | ≤0.30 | ≤0.25 | ≤0.20 |
項目 | 莫來石保溫磚指標 | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導(dǎo)熱系數(shù) W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
項目 | 氧化鋁空心球磚指標 | ||||||||
LQZ99-1.4 | LQZ99-1.6 | LQZ99-1.8 | LQZ95-1.4 | LQZ95-1.6 | LQZ95-1.8 | LQZ90-1.4 | LQZ90-1.6 | LQZ90-1.8 | |
Al2O3 % | ≥99 | ≥95 | ≥90 | ||||||
SiO2 % | ≤0.3 | -- | -- | ||||||
Fe2O3 % | ≤0.2 | ≤0.2 | ≤0.2 | ||||||
體積密度 g/cm3 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 |
常溫耐壓強度MPa | ≥6 | ≥10 | ≥12 | ≥8 | ≥12 | ≥16 | ≥10 | ≥14 | ≥18 |
導(dǎo)熱系數(shù) W/(m·K) 熱面1000℃ | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 |
加熱永久線變化% 1600℃×3h | ±0.3 | ±0.3 | ±0.3 | ||||||
榮盛耐材，專注于耐火材料的研發(fā)、生產(chǎn)和工程施工的高新技術(shù)企業(yè)，年產(chǎn)13萬噸，產(chǎn)品遠銷135個國家，服務(wù)超過2000家客戶，歡迎您來廠實地考察洽談業(yè)務(wù)。
在線咨詢(7*24)
電話咨詢
