產(chǎn)品中心PRODUCTS
服務(wù)熱線(xiàn)
正文

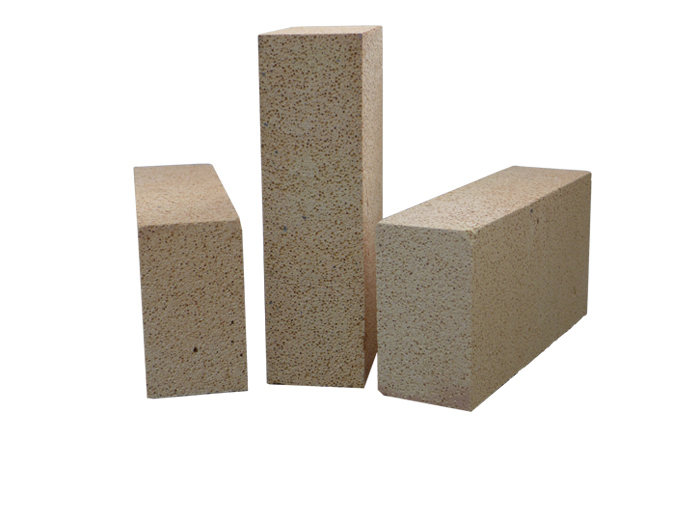

當(dāng)前位置：首頁(yè) > 新聞中心 > 產(chǎn)品知識(shí) > 正文高鋁輕質(zhì)保溫磚標(biāo)磚尺寸是230*114*65mm，一塊磚的重量和密度有關(guān)，1.0體密的一塊重1.7公斤，0.8體密的單重1.36公斤，0.6體密的一塊1KG。
通用標(biāo)磚
通用磚具有通用性，包括廣泛的內(nèi)容面，大致有以下兩點(diǎn)
1.包括標(biāo)準(zhǔn)磚、普通產(chǎn)品。
T-3、T-6、T-19、T-22、T-38、T-41是標(biāo)準(zhǔn)磚。標(biāo)準(zhǔn)以外的磚分別分為普通產(chǎn)品、異形產(chǎn)品和特殊產(chǎn)品。
2、包含不同材質(zhì)的產(chǎn)品。
同一磚包括粘土磚、半硅磚、硅磚、輕質(zhì)粘土磚(LZ)-65、(LZ)-55、(LZ)-48等不同材質(zhì)。需要說(shuō)明的是，并非所有的磚都有這些材質(zhì)，也有沒(méi)有輕質(zhì)粘土磚的磚。
另外，通用磚還有爐拱耐火產(chǎn)品的型號(hào)和尺寸、磚E-1-E-11的高爐粘土質(zhì)量和高鋁耐火產(chǎn)品、磚G-1-G-6等規(guī)定，這些也是耐火標(biāo)準(zhǔn)的一部分。
通用磚具有以下特點(diǎn):
通用磚的使用給制造、供應(yīng)、預(yù)算、施工等環(huán)節(jié)帶來(lái)了極大的便利。
適應(yīng)能力強(qiáng)。例如T-3磚，幾乎所有的窯都可以使用。
可以相互配合使用。例如，T-19、T-20和拱形磚T-52可以組合使用，構(gòu)筑拱形和爐門(mén)。T-38、T-39和拱形磚T-61也可以組合使用，拱形成爐門(mén)。通用磚不僅可以配合使用，還可以根據(jù)半徑、跨度正確計(jì)算使用的硅數(shù)和磚數(shù)。
輕質(zhì)高鋁保溫磚以鋁礬為主要原料制成的Al2O3含量在48%以上的保溫耐火磚。高鋁質(zhì)隔熱耐火磚，主要采用鋁礬熟料，結(jié)合粘土作為原料，配合結(jié)合劑和鋸屑，為提高產(chǎn)品性能，添加工業(yè)氧化鋁、剛玉、硅線(xiàn)石、藍(lán)晶石、硅粉。可制造體積密度在0.4g/cm3以上的產(chǎn)品。
高鋁保溫磚的特性如下
1.保溫、隔熱:加氣混凝土在制造過(guò)程中，內(nèi)部形成微小的氣孔，這些氣孔在材料中形成空氣層，大大提高了保溫隔熱效果，加氣混凝土的熱傳導(dǎo)系數(shù)為0.11-0.16W/MK.保溫效果為粘土磚的5倍，是普通混凝土的10倍。
2.重量輕:輕質(zhì)磚的干燥容量為500-700kg/m*3，為普通混凝土的1/4，粘土的1/3，中空塊的1/2，由于其容量比水小，通稱(chēng)浮在水面上的加氣混凝土，在建筑物中使用該產(chǎn)品可以減輕建筑物的自重，大幅度降低建筑物的綜合成本。
3.抗震:同樣的建筑結(jié)構(gòu)使用輕質(zhì)耐火磚，比粘土磚提高抗震水平。
4.環(huán)境保護(hù):制造、運(yùn)輸、使用過(guò)程無(wú)污染，保護(hù)耕地，節(jié)能消耗，是環(huán)境保護(hù)建材。
高鋁保溫磚通常在高鋁礬土熟料中加入少量粘土，磨光后用氣體發(fā)生法或泡沫法以泥漿形式澆注成形，在1300~1500℃燒成。有時(shí)也可以用工業(yè)氧化鋁代替一部分熟料。用于建造窯爐的襯里和隔熱層，以及沒(méi)有強(qiáng)烈高溫熔融材料侵蝕和清洗作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。輕質(zhì)高鋁磚是一種普通的中級(jí)隔熱耐火磚，但一般作為工作層的第二層輕質(zhì)隔熱材料。其體積密度為0.5~1.35g/cm3。氣孔率為66%~73%，抗壓強(qiáng)度為1~8MPa。耐熱振動(dòng)性能好。
高鋁聚輕保溫磚
特性::特性:
1.導(dǎo)熱率低，隔熱保溫效果好
2.低熱熔融，由于熱傳導(dǎo)率低，莫來(lái)石系列輕質(zhì)隔熱磚積累少量熱能，間歇操作節(jié)能效果明顯
3.雜質(zhì)含量低，鐵盒堿金屬等氧化物含量非常低，因此耐火性高的鋁含量高，在恢復(fù)氣氛下保持良好的性能
4.熱態(tài)抗壓強(qiáng)度高
5、外觀(guān)尺寸準(zhǔn)確，加快建筑速度，減少耐火泥的使用量，保證建筑物的強(qiáng)度和穩(wěn)定性，延長(zhǎng)襯里的壽命
6.可加工成特殊形狀。減少磚塊的數(shù)量和接縫。
輕質(zhì)高鋁保溫磚可用于建筑隔熱層和無(wú)強(qiáng)烈高溫熔融材料侵蝕和清洗作用的部位。直接與火焰接觸時(shí)，一般高鋁隔熱耐火磚表面接觸溫度不得高于1350℃。莫來(lái)石質(zhì)隔熱耐火磚可直接接觸火焰。具有耐高溫、強(qiáng)度高、節(jié)能效果顯著等特點(diǎn)。適用于熱解爐、熱風(fēng)爐、陶瓷輥窯、電瓷抽屜窯和各種電阻爐的襯里。Al2O3含量為82.4%的剛玉莫來(lái)石絕熱耐火磚，可在1550℃作為襯里使用。
耐火材料出現(xiàn)開(kāi)裂、脫落、易磨損怎么辦？想要徹底解決問(wèn)題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問(wèn)題，歡迎廣大新老朋友咨詢(xún)及技術(shù)交流。
新聞推薦
在線(xiàn)咨詢(xún)(7*24)
電話(huà)咨詢(xún)
